PV-Anlage Erdung: Wo anschließen? HES, Querschnitt & Pflicht

Die kurze Antwort: Die Erdung, fachlich meist der Schutzpotentialausgleich einer PV-Anlage, wird in der Regel an der Haupterdungsschiene (HES) des Gebäudes angeschlossen. Von dort aus werden die metallischen, leitfähigen Teile der Anlage – vor allem Montageschienen, Modulrahmen und weitere berührbare Metallteile – sicher in das Erdungs- und Potentialausgleichssystem des Hauses eingebunden.

Genau hier passieren in der Praxis die teuersten Fehler. Ein grün-gelbes Kabel irgendwo an ein Rohr zu schrauben, reicht nicht. Eine lose Klemme auf dem Dach reicht auch nicht. Und ein „das hat der Nachbar so gemacht“ erst recht nicht. Bei einer Photovoltaikanlage geht es um Gleichspannung, Berührungsschutz, Überspannungsschutz, Blitzschutzkonzept, Herstellerangaben und die elektrische Schutzanlage des Gebäudes. Das gehört sauber geplant.

Dieser Leitfaden erklärt, wo die PV-Anlage geerdet wird, welcher Querschnitt üblich ist, wann 6 mm² Kupfer reichen, wann 16 mm² nötig werden und warum der finale Anschluss an die HES in die Hände einer Elektrofachkraft gehört. Er ersetzt keine Anlagenprüfung vor Ort, hilft aber dabei, Angebote, Installationspläne und Aussagen von Monteuren besser einzuordnen.

PV-Anlage Erdung: Wo anschließen?

Der zentrale Anschlusspunkt für den Schutzpotentialausgleich ist die Haupterdungsschiene, kurz HES. Sie sitzt meist im Keller, im Hausanschlussraum oder in der Nähe des Zählerschranks. An ihr laufen die wichtigsten Erdungs- und Potentialausgleichsverbindungen des Gebäudes zusammen, etwa Fundamenterder, Schutzleiter, metallene Rohrsysteme oder Blitzschutz-Potentialausgleich.

Für die PV-Anlage bedeutet das:

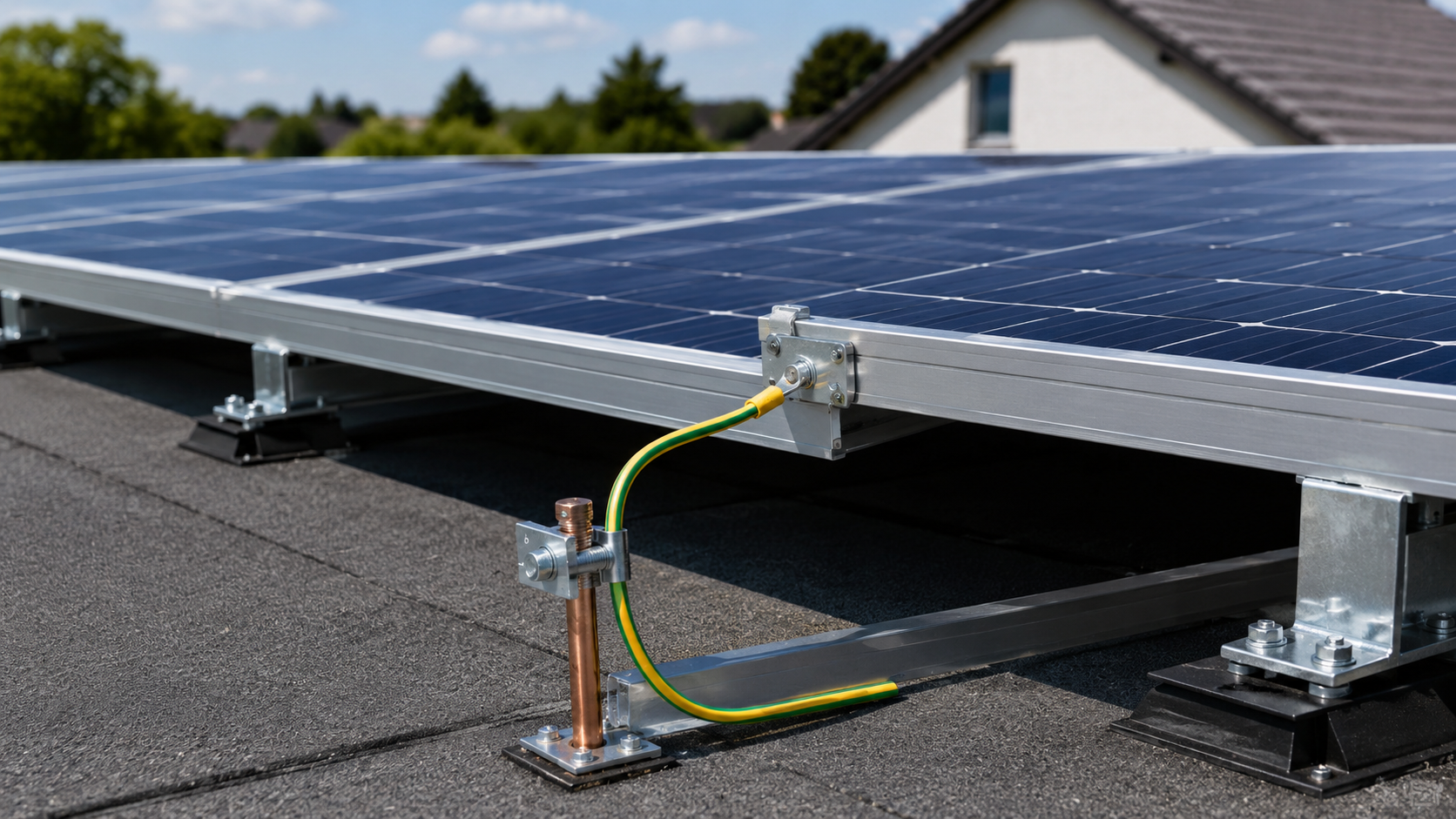

• Das metallische Montagesystem auf dem Dach wird elektrisch leitfähig verbunden.
• Die Modulrahmen werden nach Herstellervorgabe über geeignete Klemmen oder Erdungsverbinder einbezogen.
• Ein grün-gelber Potentialausgleichsleiter führt möglichst kurz und mechanisch geschützt zur HES.
• Der Anschluss an die HES wird fachgerecht befestigt, geprüft und dokumentiert.

Merksatz für Angebote und Abnahmen: Eine PV-Erdung endet nicht „irgendwo im Dachbereich“, sondern muss eindeutig bis zur Haupterdungsschiene oder in ein fachgerecht geplantes Erdungs- und Blitzschutzkonzept geführt werden.

Warum die Erdung der PV-Anlage kein Nebenthema ist

Eine Photovoltaikanlage sitzt jahrzehntelang auf dem Dach. Sie ist Wind, Regen, Frost, UV-Strahlung und Temperatursprüngen ausgesetzt. Gleichzeitig fließen auf der DC-Seite hohe Spannungen. Moderne PV-Strings erreichen je nach Auslegung mehrere hundert Volt Gleichspannung. Ein beschädigtes Kabel, eine fehlerhafte Steckverbindung oder ein Isolationsfehler kann metallische Anlagenteile gefährlich machen.

Der Schutzpotentialausgleich reduziert gefährliche Spannungsunterschiede. Im Fehlerfall bekommt der Fehlerstrom einen definierten, niederohmigen Weg. Schutzeinrichtungen können auslösen, Messungen werden nachvollziehbar, und die Anlage bleibt nicht unbemerkt in einem riskanten Zustand.

Rechtlich und technisch zählt nicht das Bauchgefühl, sondern die allgemein anerkannten Regeln der Technik. Die Niederspannungsanschlussverordnung, § 13 NAV verlangt, dass elektrische Anlagen nach diesen Regeln errichtet, erweitert, geändert und instand gehalten werden. Für PV-Systeme ist unter anderem die DIN VDE 0100-712 relevant; sie beschreibt Anforderungen an Photovoltaik-Stromversorgungssysteme in Niederspannungsanlagen.

Erdung, Schutzpotentialausgleich, Funktionserdung und Blitzschutz richtig unterscheiden

Viele Missverständnisse entstehen, weil vier Begriffe durcheinandergeworfen werden. Sie klingen ähnlich, meinen aber unterschiedliche Aufgaben.

Schutzpotentialausgleich

Der Schutzpotentialausgleich verbindet berührbare, leitfähige Teile mit dem Erdungssystem des Gebäudes. Bei der PV-Anlage betrifft das vor allem die metallische Unterkonstruktion und je nach System die Modulrahmen. Ziel ist der Personenschutz. Genau diese Verbindung meinen die meisten, wenn sie von „PV-Anlage erden“ sprechen.

Funktionserdung

Eine Funktionserdung dient nicht zuerst dem Berührungsschutz, sondern der stabilen Funktion bestimmter Geräte. Manche Wechselrichter- oder Modultypen verlangen spezielle Erdungsmaßnahmen, damit Ableitströme, Messsysteme oder interne Schutzkonzepte korrekt arbeiten. Ob das nötig ist, steht in der Installationsanleitung des Herstellers. Hier wird nicht geraten, sondern nach Vorgabe gebaut.

Äußerer Blitzschutz

Ein äußerer Blitzschutz schützt Gebäude und Anlagen vor direkten Blitzeinschlägen. Er besteht aus Fangeinrichtungen, Ableitungen und Erdungsanlage. Eine PV-Anlage macht einen äußeren Blitzschutz nicht automatisch Pflicht. Ist am Gebäude aber bereits ein Blitzschutzsystem vorhanden, darf die PV-Anlage nicht beliebig daneben montiert werden. Dann müssen Trennungsabstände, Leitungsführung, Überspannungsschutz und blitzstromtragfähige Verbindungen geplant werden.

Der VDE weist beim Blitzschutz von Photovoltaik-Anlagen ausdrücklich darauf hin, dass bauliche Gegebenheiten und Schutzmaßnahmen zusammen betrachtet werden müssen. Genau deshalb ist ein „Standardkabel nach Gefühl“ bei Gebäuden mit Blitzschutz der falsche Ansatz.

Überspannungsschutz

Überspannungsschutzgeräte, oft SPD genannt, begrenzen Spannungsspitzen durch Schalthandlungen oder nahe Blitzeinschläge. Sie ersetzen keine Erdung. Sie funktionieren nur sauber, wenn Potentialausgleich, Leitungswege und Anschlusspunkte passen. Wer hierzu tiefer einsteigen möchte, findet ergänzende Grundlagen im Beitrag Überspannungsschutz für PV-Anlagen.

Welcher Kabelquerschnitt für die PV-Erdung?

Die häufigste Praxisfrage lautet: Reichen 6 mm² oder brauche ich 16 mm²? Die ehrliche Antwort: Es hängt vom Schutzkonzept ab.

Situation	Typischer Mindestquerschnitt	Praxis-Hinweis
PV-Anlage ohne äußeres Blitzschutzsystem	häufig 6 mm² Kupfer für den Schutzpotentialausgleich	Gilt nur, wenn Herstellerangaben und Anlagenplanung nichts anderes verlangen.
PV-Anlage mit vorhandenem oder neuem äußeren Blitzschutz	häufig 16 mm² Kupfer für blitzstromtragfähige Verbindungen	Nur mit geplantem Blitzschutzkonzept, passenden Trennungsabständen und geeigneten Komponenten.
Hersteller fordert abweichende Erdung	nach Herstellerangabe	Montagesystem, Modulrahmen und Wechselrichter können eigene Anforderungen haben.

Die Leitung ist grün-gelb zu kennzeichnen und dauerhaft mechanisch zu schützen. Wichtig ist nicht nur der Querschnitt. Entscheidend sind auch ein sauberer Kontakt, korrosionsfeste Klemmen, die richtige Crimpung, das passende Drehmoment und eine Leitungsführung ohne unnötige Schleifen.

Schritt für Schritt: So wird der Potentialausgleich geplant

Die folgenden Schritte zeigen den fachlichen Ablauf. Sie sind als Kontrollliste für Planung und Abnahme gedacht, nicht als Aufforderung zum Arbeiten an der elektrischen Anlage.

1. Schutzkonzept klären

Zuerst wird geprüft, ob ein äußeres Blitzschutzsystem vorhanden ist oder gefordert wird. Auch Dachform, Leitungslängen, Wechselrichterposition, Generatorfläche und Gebäudeeinführung spielen eine Rolle. Bei größeren Anlagen oder exponierten Gebäuden sollte die Elektrofachkraft eine Blitzschutz-Fachkraft einbeziehen.

2. Herstellerangaben prüfen

Montagesysteme haben definierte Erdungspunkte. Module können Vorgaben zu Erdungsklemmen, Zahnscheiben oder leitfähigen Klemmen enthalten. Wechselrichterhandbücher nennen Anforderungen an Schutzleiter, Funktionserdung, Überspannungsschutz und DC-Leitungsführung. Diese Dokumente sind nicht Beiwerk. Sie sind Teil der Installation.

3. Leitfähige Verbindung am Dach herstellen

Alle relevanten Metallteile müssen elektrisch leitfähig verbunden sein. Eloxierte Aluminiumprofile, lackierte Bauteile oder falsche Schrauben können den Kontakt verschlechtern. Gute Erdungsklemmen durchdringen die Oberfläche kontrolliert und bleiben im Außenbereich korrosionsbeständig. Billige Baumarkt-Klemmen sind hier fehl am Platz.

4. Potentialausgleichsleiter verlegen

Der Leiter läuft möglichst kurz, gerade und geschützt zur HES. Keine großen Schleifen. Keine scharfen Kanten. Keine Quetschstellen. Keine improvisierten Abzweige. Wenn DC-Kabel vom Dach in den Keller geführt werden, lohnt sich ein sauberer gemeinsamer Blick auf Kabelweg, Brandschutz, Überspannungsschutz und Erdung. Passend dazu: PV-Kabel vom Dach in den Keller führen.

5. Anschluss an die Haupterdungsschiene

Der finale Anschluss an die HES ist kein Heimwerkerjob. Die Verbindung muss dauerhaft, niederohmig und prüfbar sein. Eine Elektrofachkraft wählt den richtigen Anschlusspunkt, setzt geeignete Kabelschuhe, zieht Verbindungen mit passendem Drehmoment an und dokumentiert die Messwerte.

Wo sitzt die Haupterdungsschiene?

In Einfamilienhäusern befindet sich die HES meist dort, wo die elektrische Versorgung ins Gebäude kommt: im Hausanschlussraum, Zählerraum oder Keller. Sie sieht oft aus wie eine massive Metallschiene mit mehreren angeschlossenen grün-gelben Leitungen. Auch Erdungsleiter vom Fundament- oder Ringerder können dort enden.

Ein häufiger Fehler ist die Suche nach einer „bequemen“ Alternative. Wasserrohr? Heizungsrohr? Dachrinne? Nein. Solche Bauteile können unterbrochen, aus Kunststoff ersetzt oder durch Sanierungen verändert worden sein. Für die PV-Anlage zählt der definierte Anschluss an die HES oder an einen fachgerecht geplanten Potentialausgleichspunkt.

Typische Fehler bei der PV-Erdung

Die meisten Mängel sind unspektakulär. Genau das macht sie gefährlich. Man sieht sie nicht sofort, sie wirken aber über Jahre.

• Zu kleiner Querschnitt: Ein dünner Leiter spart wenige Euro, gefährdet aber die Schutzwirkung.
• Falscher Anschlusspunkt: Rohrleitungen, Dachrinnen oder Geländer ersetzen keine Haupterdungsschiene.
• Kontaktkorrosion: Kupfer, Aluminium und falsche Schrauben können ungünstige Materialpaarungen bilden.
• Lose Klemmen: Wind, Temperaturwechsel und Vibrationen lösen schlecht angezogene Verbindungen.
• Unterbrochene Leitfähigkeit: Eloxierte oder lackierte Oberflächen können elektrisch isolieren.
• Schleifen in der Leitung: Große Leiterschleifen erhöhen das Risiko eingekoppelter Überspannungen.
• Keine Dokumentation: Ohne Messprotokoll wird es bei Versicherung, Garantie oder späterer Fehlersuche unangenehm.

Darf man die PV-Erdung selbst anschließen?

Die mechanische Vorbereitung kann je nach Projekt teilweise durch geübte Personen erfolgen: Kabelwege planen, Leerrohre setzen, Montagepunkte zugänglich halten, Dokumente sammeln. Der Anschluss an die HES, die Prüfung des Potentialausgleichs und die elektrische Abnahme gehören aber zur Elektrofachkraft.

Das ist keine Formalität. Die Fachkraft misst, ob die Verbindung niederohmig ist, ob Schutzmaßnahmen greifen und ob das Zusammenspiel mit Wechselrichter, Überspannungsschutz und Hausinstallation passt. Bei Arbeiten hinter der Hausanschlusssicherung greifen die Vorgaben aus § 13 NAV. Kurz gesagt: Der Betreiber bleibt verantwortlich, die fachgerechte Errichtung muss aber durch qualifizierte Personen erfolgen.

Wenn Sie gerade planen, Teile der Anlage selbst vorzubereiten, lesen Sie ergänzend den Beitrag Photovoltaik-Montage: Risiken und Chancen der Selbstmontage. Er hilft, die Grenze zwischen sinnvoller Eigenleistung und riskanter Eigenarbeit realistisch zu ziehen.

PV-Erdung bei Anlagen mit Speicher, Wallbox oder mehreren Wechselrichtern

Je komplexer die Anlage, desto wichtiger wird eine durchgängige Dokumentation. Speicher, Wallbox, Ersatzstromfunktion, mehrere Wechselrichter oder spätere Erweiterungen verändern zwar nicht automatisch den Grundsatz „zur HES“, sie können aber zusätzliche Schutzleiter, Überspannungsschutzgeräte, Kommunikationsleitungen und Prüfanforderungen mitbringen.

Bei Erweiterungen sollte niemand nur „noch ein Kabel dazu legen“. Sinnvoll ist ein kurzer Bestandscheck: Gibt es genug freie Anschlusspunkte an der HES? Passt der Überspannungsschutz noch? Sind alte Erdungsleiter dokumentiert? Gibt es einen Fundamenterder oder Ringerder, der geprüft wurde? Für spätere Ausbaupläne passt der Ratgeber PV-Anlage erweitern.

Prüfung und Dokumentation: Was am Ende vorliegen sollte

Eine saubere PV-Erdung ist nicht nur montiert, sondern auch nachweisbar. Fragen Sie bei der Abnahme gezielt nach:

• Messung der Niederohmigkeit des Schutzpotentialausgleichs
• Dokumentation von Leiterquerschnitt, Leitungsweg und Anschlusspunkt
• Fotos der Erdungspunkte am Montagesystem und an der HES
• Herstellerkonforme Klemmen und Drehmomente
• Prüfung des Überspannungsschutzes auf AC- und DC-Seite, falls vorhanden
• Einordnung, ob ein äußeres Blitzschutzsystem berührt wird

Nach der Inbetriebnahme bleibt auch die Registrierung der Anlage relevant. Die Bundesnetzagentur schreibt für Solaranlagen die Registrierung im Marktstammdatenregister vor; nach ihren Informationen muss jede EE-Anlage innerhalb eines Monats nach Inbetriebnahme registriert werden. Die Details finden Sie bei der Bundesnetzagentur zu Solaranlagen.

Kurze Entscheidungslogik für die Praxis

1. Kein äußerer Blitzschutz vorhanden? Dann wird meist ein 6-mm²-Cu-Potentialausgleich zur HES geplant.
2. Äußerer Blitzschutz vorhanden? Dann braucht es ein Blitzschutzkonzept, häufig mit 16 mm² Cu und passenden Trennungsabständen.
3. Hersteller fordert spezielle Erdung? Dann gilt die Herstellerangabe zusätzlich zur Anlagenplanung.
4. Unklar, wo die HES sitzt? Nicht improvisieren. Elektrofachkraft prüfen lassen.
5. Keine Messung, keine Dokumentation? Dann ist die Installation aus Betreibersicht nicht sauber abgeschlossen.

Fazit: Der richtige Anschluss ist die Haupterdungsschiene

Die Erdung einer PV-Anlage wird nicht am nächstbesten Metallteil angeschlossen. Der saubere Weg führt über den Schutzpotentialausgleich zur Haupterdungsschiene des Gebäudes. Ohne äußeren Blitzschutz ist häufig ein grün-gelber Kupferleiter mit mindestens 6 mm² im Einsatz; mit Blitzschutzsystem steigen die Anforderungen, oft auf 16 mm² und ein geplantes Blitzschutzkonzept.

Wer hier sauber arbeitet, schützt Menschen, Wechselrichter, Module, Speicher und die eigene Investition. Wer improvisiert, baut ein Risiko aufs Dach. Darum gilt: Montage vorbereiten ja, wenn die Qualifikation passt. Anschluss, Messung und Abnahme an der HES immer durch die Elektrofachkraft.

FAQ zur PV-Anlage Erdung

Wo wird die Erdung einer PV-Anlage angeschlossen?

Die Erdung, fachlich meist der Schutzpotentialausgleich, wird in der Regel an der Haupterdungsschiene des Gebäudes angeschlossen. Dort werden die metallischen Teile der PV-Anlage in das Erdungs- und Potentialausgleichssystem eingebunden.

Reichen 6 mm² für die PV-Erdung?

Ohne äußeres Blitzschutzsystem werden häufig 6 mm² Kupfer für den Schutzpotentialausgleich verwendet. Maßgeblich bleiben aber Anlagenplanung, VDE-Anforderungen und Herstellerangaben.

Wann sind 16 mm² Kupfer nötig?

Bei Gebäuden mit äußerem Blitzschutz oder wenn eine blitzstromtragfähige Verbindung erforderlich ist, werden häufig mindestens 16 mm² Kupfer eingesetzt. Das muss im Blitzschutzkonzept geprüft werden.

Darf ich die PV-Anlage selbst an die Haupterdungsschiene anschließen?

Nein, der finale Anschluss an die Haupterdungsschiene und die Prüfung der Schutzmaßnahmen gehören zur qualifizierten Elektrofachkraft. Eigenleistung sollte sich auf sichere Vorarbeiten beschränken.

Muss jedes Solarmodul einzeln geerdet werden?

Nicht automatisch. Entscheidend ist, dass die leitfähigen Teile nach Herstellerangaben zuverlässig miteinander verbunden sind. Oft erfolgt die Einbindung der Modulrahmen über geeignete Montage- oder Erdungsklemmen.
