PV-Kabel vom Dach in den Keller: Direkte Verbindung möglich?

Beim Anschluss einer Photovoltaikanlage unterschätzen viele den Kabelweg. Das PV-Kabel transportiert den Gleichstrom vom Dach in den Keller, meist zum Wechselrichter, manchmal auch zu einem Hybridwechselrichter mit Batteriespeicher. Eine direkte Verbindung ist möglich und in vielen Häusern sogar sinnvoll. Sie muss aber kurz, geschützt, wasserdicht und elektrotechnisch sauber geplant werden.

PV-Leitungen sind keine normalen Hauskabel. Auf der DC-Seite können hohe Gleichspannungen anliegen. Beschädigte Isolation, Feuchtigkeit oder schlechte Steckverbindungen können Lichtbögen auslösen, die schwerer abreißen als bei Wechselstrom. Deshalb entscheidet der Kabelweg nicht nur über ein paar Watt Ertrag, sondern über Betriebssicherheit, Brandschutz und Wartungsfreundlichkeit.

Das Wichtigste in Kürze

• PV-Kabel können direkt vom Dach in den Keller geführt werden, etwa über Leerrohre, Installationsschächte, stillgelegte Kamine oder eine fachgerecht abgedichtete Kernbohrung.
• Für die DC-Seite werden spezielle Solarkabel benötigt, häufig H1Z2Z2-K nach EN 50618. Sie sind für UV-Strahlung, Feuchtigkeit, Temperaturwechsel und dauerhafte elektrische Belastung ausgelegt.
• Der Kabelquerschnitt richtet sich nach Leitungslänge, Stromstärke und Spannungsfall. 4 mm² und 6 mm² sind typische Größen, lange Wege können 10 mm² oder mehr erfordern.
• DC- und AC-Leitungen müssen getrennt geplant werden. PV-Stringleitungen gehören nicht ungeordnet mit 230-V-Leitungen oder Netzwerkkabeln in dasselbe Rohr.
• Durchführungen brauchen Feuchte- und Brandschutz. Besonders Wand-, Dach- und Deckendurchbrüche sind typische Schwachstellen.
• Anschluss und Inbetriebnahme gehören zur Elektrofachkraft. Das schützt Anlage, Gebäude und Versicherungsschutz.

Kurzantwort: Ist eine direkte Verbindung vom Dach in den Keller möglich?

Ja. PV-Kabel dürfen direkt vom Dach in den Keller geführt werden, wenn sie mechanisch geschützt, korrekt dimensioniert, dauerhaft abgedichtet und nach den geltenden elektrotechnischen Regeln verlegt werden. Der beste Weg ist meist ein kurzer, gerader Kabelweg durch ein eigenes Leerrohr oder einen geeigneten Schacht. Kritisch werden improvisierte Durchbrüche, zu enge Biegeradien, fehlende Brandschotts, ungeeignete Kabel und ein zu kleiner Querschnitt.

Eine gute Praxisregel lautet: Je kürzer der DC-Weg vom Modul zum Wechselrichter, desto geringer sind Spannungsfall, Materialaufwand und Fehlerfläche. Der direkte Weg in den Keller ist also nicht automatisch riskant. Riskant wird er erst, wenn er ohne Berechnung und Schutzkonzept umgesetzt wird.

Die Wahl des richtigen PV-Kabels

Bei einer PV-Anlage ist das Kabel Teil des Erzeugungssystems. Normale Installationsleitungen sind für den dauerhaften Außeneinsatz auf dem Dach nicht gedacht. Für die Gleichstromseite werden Solarkabel verwendet, die hohe Gleichspannungen, UV-Strahlung, Ozon, Regen, Frost und Sommerhitze aushalten.

Häufig kommt der Kabeltyp H1Z2Z2-K nach EN 50618 zum Einsatz. Solche Leitungen sind flexibel, halogenfrei, doppelt isoliert und speziell für Photovoltaikanlagen entwickelt. Das ist wichtig, wenn Kabel über Dachhaken, durch Leerrohre, an der Fassade entlang oder durch einen Schacht bis in den Keller geführt werden.

Der Querschnitt ist die zweite große Stellschraube. Für kurze Strecken reichen oft 4 mm². Bei einem typischen Weg vom Dach in den Keller sind 6 mm² in vielen Wohngebäuden realistischer. Bei langen Leitungen, hohen Strömen oder niedriger Stringspannung kann 10 mm² sinnvoll sein. Ein größerer Querschnitt kostet etwas mehr, reduziert aber Verluste und Wärmeentwicklung.

Spannungsfall einfach berechnen

Der Spannungsfall entsteht durch den Widerstand der Leitung. Je länger das Kabel und je höher der Strom, desto mehr Spannung geht unterwegs verloren. Für eine grobe DC-Abschätzung mit Kupfer kann man so rechnen:

Spannungsfall in Volt = 2 x Leitungslänge in Meter x Strom in Ampere x 0,0178 / Querschnitt in mm²

Das „2 x“ steht für Hin- und Rückleiter. Beispiel: Bei 25 m einfacher Leitungslänge, 12 A Stringstrom und 6 mm² Kupfer liegt der Spannungsfall bei rund 1,78 V. Bei 400 V Stringspannung sind das etwa 0,45 %. Bei nur 120 V Stringspannung wären es rund 1,5 %. Deshalb sind pauschale Aussagen wie „6 mm² reicht immer“ ungenau. Der Fachbetrieb muss Länge, Strom, Spannung, Temperatur und Verlegeart zusammen bewerten.

Als Zielwert planen viele Installateure die DC-Leitungsverluste möglichst niedrig, oft unter 1 %. Bei schwierigen Gebäuden können höhere Werte vorkommen, sollten aber bewusst berechnet werden.

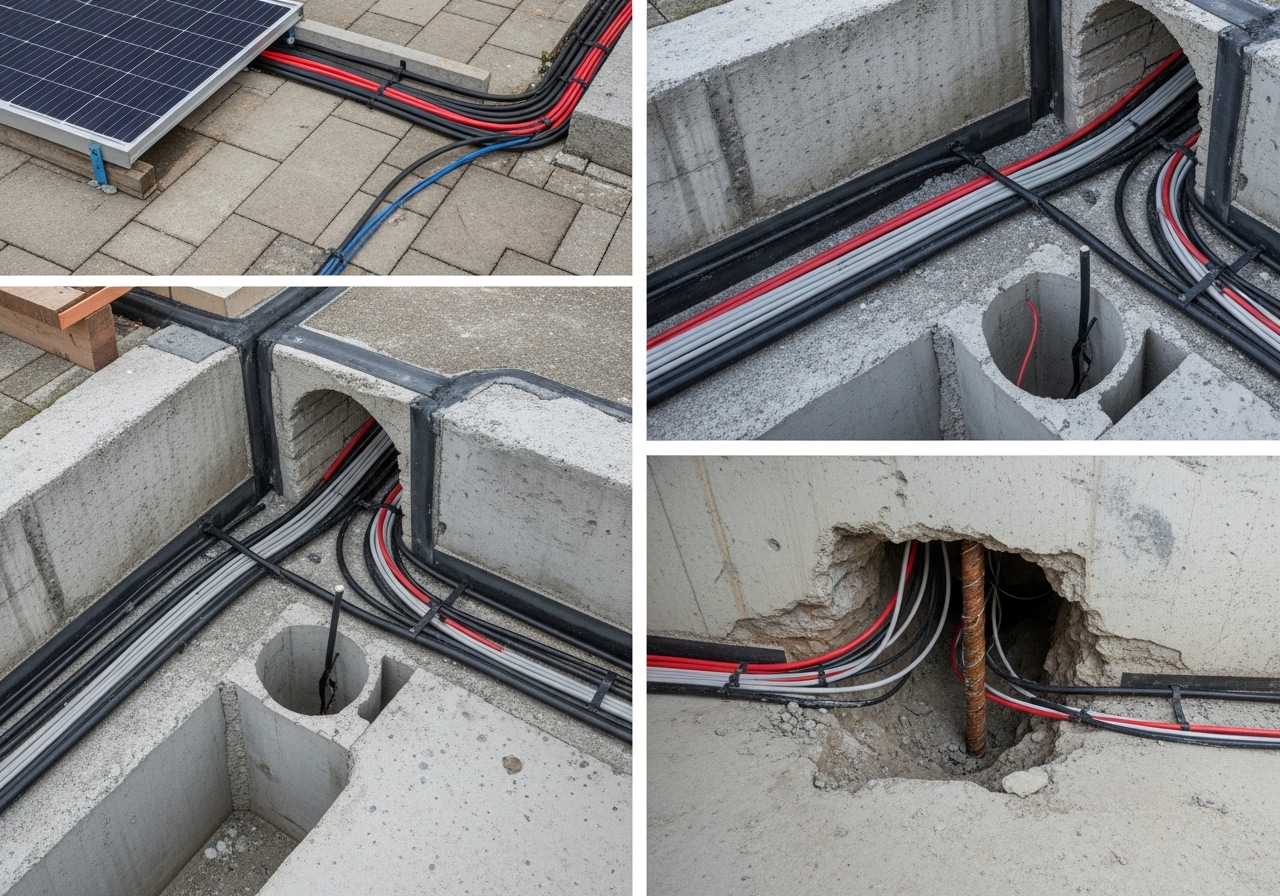

So gelangt das PV-Kabel sicher vom Dach in den Keller

Der beste Kabelweg ist kurz, trocken, zugänglich und mechanisch geschützt. In der Praxis gibt es vier typische Varianten.

Installationsschacht oder Versorgungsschacht

Ein vorhandener Schacht spart Bohrungen und hält den Kabelweg im Gebäude. Vorher muss geprüft werden, ob genug Platz vorhanden ist, ob der Schacht trocken bleibt und ob die PV-Kabel getrennt von anderen Leitungen geführt werden können. Eigene Leerrohre schaffen Ordnung und erleichtern spätere Wartung.

Stillgelegter Kamin

Ein nicht mehr genutzter Kamin kann funktionieren, wenn er wirklich außer Betrieb, trocken, durchgängig und baulich geeignet ist. Ruß, Feuchtigkeit, scharfe Kanten oder unklare Brandabschnitte sprechen dagegen. Eine Kamerainspektion vorab spart viel Ärger.

Kernbohrung durch die Außenwand

Wenn kein Schacht vorhanden ist, wird häufig eine Kernbohrung genutzt. Sie braucht ein geeignetes Leerrohr, eine dauerhafte Abdichtung, saubere Befestigung und möglichst ein Gefälle nach außen. Provisorische Silikonlösungen altern schnell und sind für eine PV-Anlage keine verlässliche Lösung.

Fassadenführung im Schutzrohr

Manchmal laufen die Leitungen außen an der Fassade nach unten und gehen erst im Kellerbereich ins Haus. Das kann technisch sauber sein, wenn UV-beständige Schutzrohre, stabile Befestigungen und Witterungsschutz eingeplant werden. Mehr Grundlagen dazu finden Sie im Beitrag PV-Kabel verlegen: Vorschriften und Praxistipps.

Brandschutz und Isolierung: hier wird nicht improvisiert

PV-Stringleitungen führen Gleichstrom. Bei beschädigten Leitungen oder schlecht verarbeiteten Steckverbindungen können gefährliche DC-Lichtbögen entstehen. Brandschutz beginnt deshalb auf dem Dach und endet erst am Wechselrichter.

• Kabel dürfen nicht lose auf Dachflächen scheuern.
• Scharfe Metallkanten brauchen Kantenschutz.
• Kabelbinder und Schutzrohre im Außenbereich müssen UV-beständig sein.
• Stecker dürfen nicht dauerhaft in Wasser oder Schnee liegen.
• Wand- und Deckendurchführungen müssen dauerhaft dicht verschlossen werden.
• Bei feuerwiderstandsfähigen Bauteilen sind passende Brandschutzabschottungen einzuplanen.

Im Gebäude schützen Leerrohre oder Kabelkanäle vor mechanischen Schäden. Auch die Dokumentation zählt: String, Polarität, Leitungslänge und Durchführungen sollten nachvollziehbar markiert sein. Das hilft bei Wartung, Fehlersuche und späteren Erweiterungen.

Korrekte Verbindung zum Wechselrichter im Keller

Der Wechselrichter ist der Übergang zwischen DC- und AC-Seite. Im Keller ist er oft gut aufgehoben, weil der Raum trocken, zugänglich und nahe am Zählerschrank liegt. Trotzdem braucht das Gerät Luft, Abstand und eine Umgebung, die zu den Herstellerangaben passt. Feuchte Wände, Staub, schlechte Belüftung oder zu hohe Temperaturen verkürzen die Lebensdauer.

Beim Anschluss zählen drei Punkte besonders:

1. Passende Steckverbinder: Ähnlich aussehende PV-Stecker sind nicht automatisch herstellerübergreifend freigegeben. Crimpung und Kombination müssen zu den Herstellerangaben passen.
2. Saubere Stringzuordnung: Plus, Minus, Polung, Leerlaufspannung und MPP-Tracker-Zuordnung werden vor der Inbetriebnahme geprüft.
3. Klare AC-Planung: Hinter dem Wechselrichter gelten andere Leitungen, Schutzorgane und Anschlussbedingungen als auf der DC-Seite.

Wer einen Speicher plant, sollte Wechselrichter, Speicher und Zählerschrank gemeinsam betrachten. Kurze Wege erleichtern Montage und Wartung. Passend dazu: PV-Anlage Aufbau: Module, Wechselrichter und Speicher.

Technische Orientierung: Querschnitt, Länge und Material

Die folgende Tabelle ist eine Orientierung. Die tatsächliche Auslegung muss zur Anlage, Verlegeart, Temperatur und Stringspannung passen.

Einfache Leitungslänge	Typischer Stringstrom	Häufig sinnvoller Querschnitt
bis 10 m	bis ca. 10 A	4 mm²
10 bis 25 m	10 bis 15 A	6 mm²
25 bis 40 m	12 bis 20 A	6 bis 10 mm²
über 40 m	anlageabhängig	individuelle Auslegung

Kupfer ist bei PV-Stringleitungen üblich, weil es einen niedrigen Widerstand und gute Verarbeitungseigenschaften bietet. Achten Sie auf Herstellerdatenblatt, Typenkennzeichnung, Temperaturbereich, UV-Beständigkeit und seriöse Zertifizierungen. Billige No-Name-Kabel sind bei einer Anlage, die 20 Jahre und länger laufen soll, ein schlechtes Geschäft.

Kann man vorhandene Kabelschächte nutzen?

Vorhandene Kabelschächte können genutzt werden, wenn sie trocken, durchgängig, ausreichend groß und brandschutztechnisch geeignet sind. PV-Kabel sollten nicht ungeordnet mit AC-Leitungen, Netzwerkkabeln oder Heizungsrohren zusammenliegen. Eigene Leerrohre sind die bessere Lösung.

Ein leer wirkender Schacht kann innen knicken, alte Befestigungen enthalten oder an Brandabschnitte grenzen. Deshalb sollte er vorab geprüft werden. Wenn er passt, spart er Zeit, Material und sichtbare Leitungswege. Wenn nicht, ist eine neue, klar geplante Route meist besser.

Welche Normen und Vorschriften gelten?

Für PV-Kabel vom Dach in den Keller sind mehrere Regelwerke relevant. Im Zentrum steht die DIN VDE 0100-712 für Photovoltaik-Stromversorgungssysteme. Für Kabel- und Leitungsanlagen spielt auch die DIN VDE 0100-520 eine Rolle. Auf der Netzanschlussseite kommen Anforderungen des Netzbetreibers, TAB, VDE-Anwendungsregeln und die Niederspannungsanschlussverordnung hinzu.

Für Hausbesitzer bedeutet das praktisch: Die DC-Seite muss gegen elektrischen Schlag, Kurzschluss, Überlast, Lichtbogenrisiken und mechanische Schäden geschützt werden. Leitungen, Steckverbinder und Schutzorgane müssen zur maximalen Spannung und Stromstärke passen. Anschluss und Inbetriebnahme gehören in die Hände eines eingetragenen Elektrofachbetriebs. Zur rechtlichen Seite passt der Beitrag PV-Anlage anmelden ohne Elektriker: Was wirklich geht.

DC- und AC-Verkabelung: der Unterschied

Die DC-Verkabelung verläuft von den Solarmodulen bis zum Wechselrichter. Sie transportiert Gleichstrom und kann bei Licht weiterhin Spannung führen. Eine ausgeschaltete Haussicherung macht die PV-Strings also nicht automatisch spannungsfrei.

Die AC-Verkabelung beginnt hinter dem Wechselrichter und führt Wechselstrom in Richtung Hausnetz, Zählerplatz und Einspeisung. Beide Bereiche brauchen unterschiedliche Kabeltypen, Schutzorgane und Kennzeichnungen. Eine saubere Trennung hilft bei Fehlersuche, Wartung, Brandschutz und elektromagnetischer Verträglichkeit. Wer mehrere Strings nutzt, sollte die Zuordnung zum MPP-Tracker sauber beschriften. Mehr dazu: MPP-Tracker erklärt.

Typische Fehler bei der Verlegung

Viele Schäden entstehen durch kleine Nachlässigkeiten. Zu enge Biegeradien quetschen die Isolation. Normale Kabelbinder werden auf dem Dach spröde. Schlechte Wanddurchführungen lassen Feuchtigkeit in Dämmung oder Mauerwerk. Gemischte Steckverbinder können Kontaktprobleme verursachen. Fehlende Beschriftung macht spätere Wartung unnötig schwer.

Ein weiterer Punkt ist der Überspannungsschutz. Lange Leitungswege und exponierte Dachflächen erhöhen die Bedeutung einer sauberen Schutzplanung. Mehr dazu steht im Ratgeber Überspannungsschutz für PV-Anlagen.

Praxis-Checkliste vor der Installation

1. Kabelweg vom Dach bis zum Wechselrichter real messen, nicht schätzen.
2. Stringstrom, Stringspannung und MPP-Tracker-Zuordnung prüfen.
3. Querschnitt anhand von Länge, Strom und Spannungsfall berechnen.
4. Solarkabel, Leerrohr, Dichtung, Befestigung und Steckverbinder passend auswählen.
5. Dach-, Wand- und Deckendurchführungen mit Feuchte- und Brandschutz planen.
6. Strings, Polarität und Trennstellen dauerhaft kennzeichnen.
7. Polung, Leerlaufspannung und Isolationswerte dokumentieren lassen.

Diese Dokumentation klingt trocken, ist aber wertvoll, wenn später ein Wechselrichter getauscht, ein Speicher ergänzt oder ein Fehler gesucht wird.

Quellen und weiterführende Fachinformationen

• DKE/VDE: DIN VDE 0100-712 für Photovoltaik-Stromversorgungssysteme
• VdS 3145: Photovoltaikanlagen, Empfehlungen zur Schadenverhütung
• DGUV Information: Einsatz an Photovoltaikanlagen
• LAPP: technische Informationen zu H1Z2Z2-K-Solarkabeln nach EN 50618

Fazit: direkte Verbindung ja, aber sauber geplant

PV-Kabel vom Dach in den Keller zu führen ist machbar und oft sinnvoll. Der direkte Weg spart Leitungslänge, reduziert Verluste und bringt den Wechselrichter in den Technikbereich. Gute Ergebnisse entstehen aber nur, wenn Kabeltyp, Querschnitt, Schutzrohr, Abdichtung, Brandschutz und Anschluss zusammen geplant werden.

Die wichtigste Frage lautet nicht: „Wo passt das Kabel irgendwie durch?“ Besser ist: „Ist dieser Weg kurz, trocken, geschützt, berechnet und später noch nachvollziehbar?“ Wenn ja, ist die direkte Verbindung vom Dach in den Keller eine starke Lösung. Wenn nein, lohnt sich ein anderer Kabelweg.

FAQ: PV-Kabel vom Dach in den Keller

Wie müssen PV-Kabel vom Dach in den Keller verlegt werden?

PV-Kabel sollten in geeigneten Leerrohren, Kabelkanälen oder Schächten geführt werden. Sie brauchen mechanischen Schutz, UV- und Feuchtebeständigkeit sowie eine fachgerechte Abdichtung an Durchführungen. Anschluss und Messung übernimmt eine Elektrofachkraft.

Welches Kabel wird vom Dach zum Wechselrichter verwendet?

Auf der DC-Seite werden spezielle Solarkabel verwendet, häufig H1Z2Z2-K nach EN 50618. Diese Kabel sind für Photovoltaikanlagen, Außenbereiche, Temperaturwechsel und hohe Gleichspannungen ausgelegt.

Wie lang darf die Leitung vom Dach zum Wechselrichter sein?

Eine feste Maximallänge gibt es nicht. Die Leitung sollte so kurz wie sinnvoll möglich sein. Bei längeren Wegen müssen Querschnitt und Spannungsfall berechnet werden.

Dürfen PV-Kabel mit Strom- oder Netzwerkkabeln im selben Rohr liegen?

PV-Stringleitungen sollten getrennt von AC-Leitungen, Datenleitungen und anderen Installationen geführt werden. Eigene Leerrohre erhöhen Sicherheit, Übersicht und Wartungsfreundlichkeit.

Kann ein stillgelegter Kamin für PV-Kabel genutzt werden?

Ja, wenn der Kamin außer Betrieb, trocken, durchgängig und baulich geeignet ist. Vorher sollte der Schacht geprüft werden, idealerweise mit Kamera.

Kann ich PV-Kabel selbst vom Dach in den Keller legen?

Den Kabelweg können Sie mit dem Fachbetrieb vorbereiten und besprechen. Elektrische Auslegung, Anschluss, Messungen und Inbetriebnahme gehören zur Elektrofachkraft.
