Sicherung bei PV-Inbetriebnahme fliegt: Ursachen, Checkliste und sichere Lösung

Die Solarmodule sind montiert, der Wechselrichter hängt an der Wand, der Zählerplatz ist vorbereitet. Dann kommt der Moment der Wahrheit: PV-Anlage einschalten. Klick. Dunkel. Die Sicherung ist raus.

Das fühlt sich erst einmal nach großem Schaden an. In vielen Fällen steckt aber kein defekter Wechselrichter dahinter, sondern ein Schutzorgan, das beim Start der Anlage zu früh auslöst. Trotzdem gilt: Wenn bei der PV-Inbetriebnahme die Sicherung fliegt, darf man das nicht wegdrücken wie eine lästige Fehlermeldung. Eine Sicherung löst aus, weil sie einen Stromkreis schützt. Manchmal zu empfindlich. Manchmal genau richtig.

Kurze Antwort: Fliegt die Sicherung bei der Inbetriebnahme einer PV-Anlage sofort oder wiederholt, kommen vor allem vier Ursachen infrage: der hohe Einschaltstrom des Wechselrichters, ein falsch ausgewählter Leitungsschutzschalter, ein Fehler in der AC-Verkabelung oder ein Defekt am Wechselrichter. Ein einziger erneuter Einschaltversuch ist vertretbar. Danach gehört die Anlage in die Hände einer Elektrofachkraft.

Sicherung bei PV-Inbetriebnahme fliegt: Was bedeutet das?

Eine Sicherung, genauer gesagt ein Leitungsschutzschalter, schützt Leitungen vor Überlast und Kurzschluss. Er schützt nicht primär den Wechselrichter, sondern die elektrische Installation im Gebäude. Genau deshalb ist das Auslösen ernst zu nehmen.

Bei PV-Anlagen passiert das Auslösen typischerweise in drei Momenten:

• sofort beim Zuschalten der AC-Seite, oft wegen Einschaltstrom oder Kurzschluss,
• nach einigen Sekunden oder Minuten, eher bei Überlast, Netzproblemen oder falscher Parametrierung,
• nur bei bestimmter Wetterlage oder hoher Leistung, häufig bei thermischer Belastung, zu knappem Kabelquerschnitt oder Grenzwerten im Netz.

Für Betreiber ist die erste Unterscheidung simpel: Löst der Leitungsschutzschalter aus, ist meist ein Stromproblem im AC-Kreis beteiligt. Löst dagegen der FI-Schutzschalter, also der RCD, aus, geht es eher um Fehlerstrom, Isolationsfehler oder Ableitströme. Das sind zwei verschiedene Baustellen.

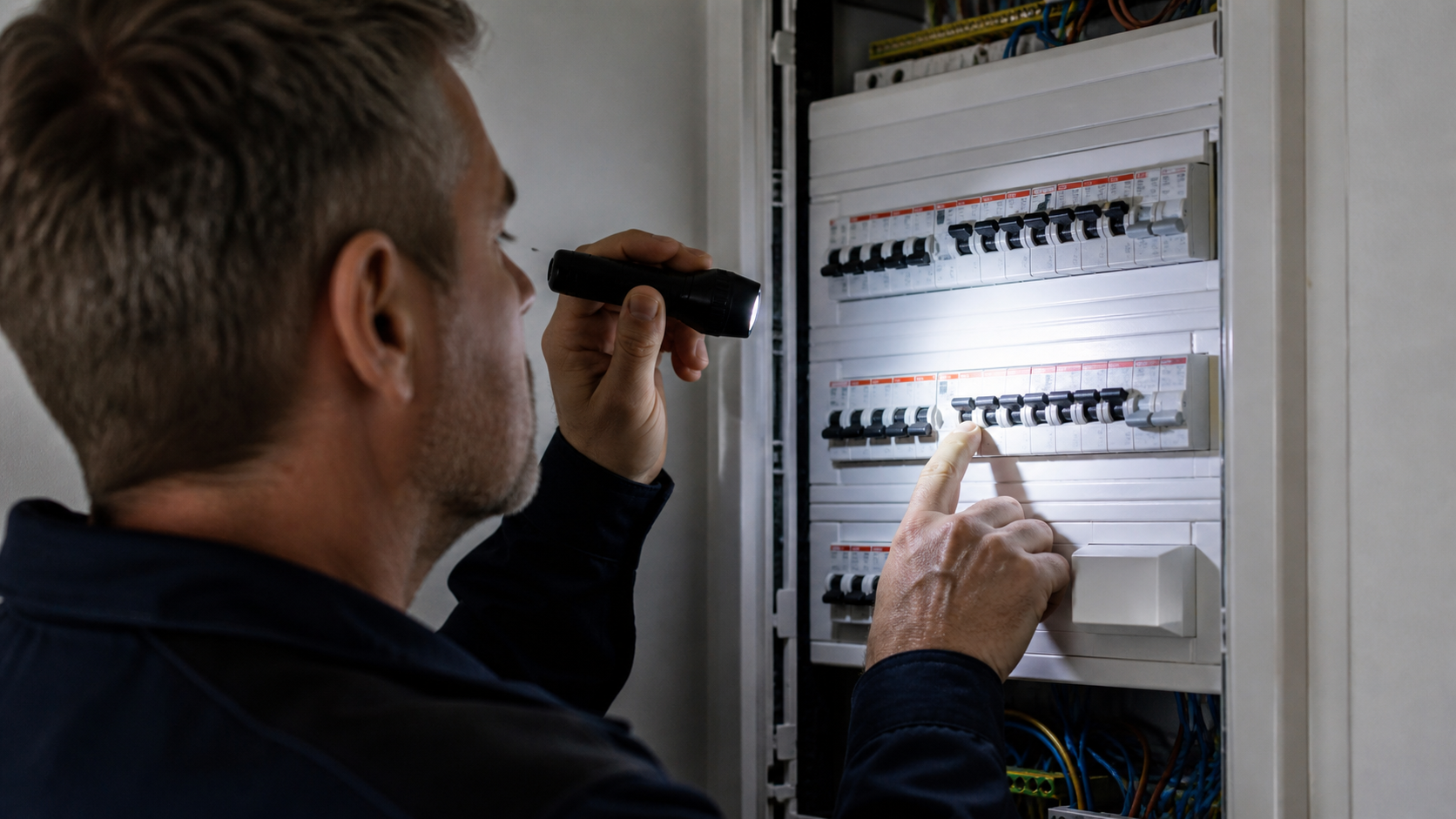

Sofort-Check: Diese Schritte sind noch sicher

Wenn die Sicherung fliegt, zählt ein ruhiger Ablauf. Keine hektischen Einschaltversuche. Kein Öffnen des Verteilers. Keine Experimente.

1. Anlage abschalten: Lassen Sie den ausgelösten Sicherungsautomaten ausgeschaltet. Falls vorhanden, schalten Sie auch den AC-Trennschalter am Wechselrichter aus.
2. Einmal erneut einschalten: Ein einzelner Test ist in Ordnung, sofern kein Brandgeruch, kein Knall und keine Schmorspur aufgetreten ist. Löst die Sicherung erneut aus, bleibt sie aus.
3. Beschriftung ablesen: Notieren Sie, was auf dem Automaten steht, etwa B16, C16, B20 oder C20. Der Buchstabe ist für die Diagnose wertvoll.
4. FI oder Sicherung unterscheiden: Ist der breite Schalter mit Testtaste herausgesprungen, war es vermutlich der FI/RCD. Ist ein schmaler Sicherungsautomat gefallen, sprechen wir vom Leitungsschutz.
5. Sicht und Geruch prüfen: Riecht es verschmort, sind Verfärbungen sichtbar oder gab es ein lautes Knacken, nicht weiter einschalten.
6. Fehlermeldung fotografieren: Viele Wechselrichter zeigen einen Fehlercode in App oder Display. Ein Foto spart dem Elektriker später Zeit.

Gut zu wissen: Die sichere Erstprüfung endet dort, wo Werkzeug nötig wäre. Wer eine Abdeckung entfernen müsste, ist bereits im Fachbereich.

Häufigste Ursache: Einschaltstrom des Wechselrichters

Der Wechselrichter ist beim Start kein sanfter Verbraucher. Im Inneren sitzen Kondensatoren und Leistungselektronik. Beim Zuschalten laden sich diese Bauteile sehr schnell auf. Für wenige Millisekunden entsteht eine Stromspitze, der sogenannte Einschaltstrom.

Im Normalbetrieb zieht ein Wechselrichter oft deutlich weniger Strom als beim Startmoment. Genau dieser kurze Peak kann einen empfindlichen Sicherungsautomaten auslösen, obwohl die Anlage technisch keinen Defekt hat. In der Praxis sieht man das besonders häufig bei einphasigen Wechselrichtern, bei älteren Unterverteilungen oder wenn ein Standard-B-Automat verbaut wurde.

Das Missverständnis liegt im Wort „Sicherung“: Viele denken, die Sicherung müsse nur zur Leistung passen. Das reicht nicht. Sie muss zur Leitung, zur Netzform, zur Kurzschlussleistung, zum Wechselrichter und zur Abschaltbedingung passen. Eine PV-Anlage ist eben kein Wasserkocher.

B- oder C-Automat: Warum der Buchstabe so viel ausmacht

Der Buchstabe vor der Amperezahl beschreibt die Auslösecharakteristik. Ein B16- und ein C16-Automat haben beide 16 Ampere Nennstrom, reagieren aber unterschiedlich auf kurze Stromspitzen.

Merkmal	B-Automat	C-Automat
Magnetische Schnellauslösung	typisch beim 3- bis 5-fachen Nennstrom	typisch beim 5- bis 10-fachen Nennstrom
Verhalten bei Startströmen	empfindlicher	toleranter gegen kurze Peaks
Typische Verwendung	Licht- und Steckdosenstromkreise	Verbraucher mit Anlaufstrom, je nach Planung auch Wechselrichter

Die technischen Kennbereiche von Leitungsschutzschaltern werden unter anderem in der Normenwelt rund um IEC 60898 beschrieben; eine gut zugängliche Übersicht bietet die Hager-Technikunterlage zu Leitungsschutzschaltern. Wichtig für Hausbesitzer: Ein C-Automat ist nicht automatisch „besser“. Er darf nur eingesetzt werden, wenn Leitung, Schleifenimpedanz, Abschaltbedingungen und Vorsicherung dazu passen.

AC-Verkabelung: Wenn die Sicherung aus gutem Grund fällt

Löst die Sicherung auch mit passend geplanten Schutzorganen aus, muss die AC-Verkabelung geprüft werden. Dann geht es nicht mehr um einen normalen Startstrom, sondern um einen echten Fehler.

Typische Mängel sind:

• vertauschte Leiter: Außenleiter, Neutralleiter oder Schutzleiter wurden falsch angeschlossen,
• lose Klemmen: eine Ader sitzt nicht sauber, erwärmt sich oder verursacht Kontaktprobleme,
• beschädigte Isolierung: Kabel wurde gequetscht, geknickt oder an scharfen Kanten verletzt,
• zu kleiner Kabelquerschnitt: die Leitung passt nicht zur Leistung und Verlegeart,
• falsche Absicherung: Schutzorgan und Leitung wurden nicht gemeinsam bewertet.

Gerade bei Eigenmontage oder nachträglich erweiterten Anlagen lohnt sich ein Blick auf die Grundlagen der Photovoltaik-Montage. Wer sauber plant, spart später Fehlersuche im Schaltschrank.

FI-Schutzschalter fliegt statt Sicherung: Andere Ursache, andere Diagnose

Wenn nicht der Leitungsschutzschalter, sondern der FI-Schutzschalter auslöst, liegt der Verdacht eher bei Fehlerströmen. Wechselrichter erzeugen betriebsbedingt Ableitströme. Moderne Geräte sind dafür ausgelegt, trotzdem sicher zu arbeiten. Wird der Grenzwert überschritten oder ist der falsche RCD-Typ verbaut, schaltet der FI ab.

Das passiert zum Beispiel bei Feuchtigkeit in Steckverbindungen, beschädigten Leitungen, Isolationsfehlern auf der DC-Seite oder bei ungeeigneter Kombination aus Wechselrichter und RCD. Auch hier gilt: Nicht weiter testen, sondern messen lassen. Eine Isolationsmessung zeigt meist recht schnell, ob die Anlage selbst, die Leitung oder ein Schutzorgan beteiligt ist.

Ein sauberer Potentialausgleich und eine fachgerechte Erdung reduzieren Risiken. Mehr Hintergrund dazu finden Sie im Beitrag zur Erdung einer PV-Anlage.

Netzanschluss und Normen: Was bei der Inbetriebnahme mitspielt

PV-Anlagen sind Erzeugungsanlagen. Sie speisen Strom in das Hausnetz und häufig auch ins öffentliche Niederspannungsnetz ein. Der Wechselrichter muss deshalb nicht nur elektrisch angeschlossen, sondern auch netzkonform betrieben werden. In Deutschland ist für Erzeugungsanlagen am Niederspannungsnetz die VDE-AR-N 4105 eine zentrale Anschlussregel.

Für die Sicherung im Hausverteiler bedeutet das: Die Inbetriebnahme ist mehr als „einschalten und schauen“. Der Installateur prüft Schutzmaßnahmen, Netzparameter, Anschlussleistung, Dokumentation und die Einstellungen des Wechselrichters. Bei Anlagen mit Speicher, Notstromfunktion oder mehreren Wechselrichtern wird die Sache noch anspruchsvoller. Passend dazu: Wechselrichter mit Notstromfunktion.

Brandgefahr: Wann es kritisch wird

Eine einmalig ausgelöste Sicherung bedeutet nicht automatisch Brandgefahr. Kritisch wird es, wenn Wärme, Geruch, Schmorspuren, Geräusche oder wiederholtes Auslösen dazukommen. Dann kann ein loser Kontakt, ein Lichtbogen oder eine beschädigte Leitung beteiligt sein.

Das Fraunhofer ISE hat sich im Projekt PV-Brandschutz intensiv mit Brandrisiken und Sicherheitskonzepten bei Photovoltaik-Anlagen beschäftigt. Die Quintessenz für Betreiber ist nüchtern: Fachgerecht geplante und installierte PV-Anlagen sind beherrschbar. Pfusch, schlechte Steckverbindungen und fehlende Prüfung machen Probleme.

Ein zusätzlicher Schutzbaustein ist ein korrekt geplanter Überspannungsschutz für PV-Anlagen. Er verhindert nicht jeden Fehler, senkt aber Risiken durch Blitz- und Schaltüberspannungen.

Diagnose-Tabelle: Symptom und wahrscheinliche Ursache

Beobachtung	Wahrscheinliche Richtung	Nächster sinnvoller Schritt
Sicherung fliegt sofort beim Einschalten	Einschaltstrom, Kurzschluss oder falsche Charakteristik	Beschriftung notieren, Anlage ausgeschaltet lassen, Elektriker prüfen lassen
Sicherung fliegt nach einigen Minuten	Überlast, Erwärmung, Kabelquerschnitt, Netzspannung	Lasten und Wechselrichterdaten prüfen lassen
FI/RCD fliegt	Fehlerstrom, Isolationsfehler, Feuchtigkeit, RCD-Typ	Isolationsmessung und RCD-Auslegung prüfen lassen
Knall, Brandgeruch oder Schmorspur	akuter elektrischer Fehler	nicht erneut einschalten, Fachbetrieb oder Notdienst rufen

Was der Elektriker vor Ort messen sollte

Ein guter Fachbetrieb tauscht nicht blind den Sicherungsautomaten. Er misst. Genau dort trennt sich schnelle Symptombekämpfung von sauberer Fehlerbehebung.

• Schleifenimpedanz und Kurzschlussstrom: Reicht der Fehlerstrom aus, damit der Automat sicher abschaltet?
• Isolationswiderstand: Gibt es einen Fehler zwischen aktiven Leitern und Erde?
• RCD-Prüfung: Löst der FI bei richtigem Fehlerstrom und in der richtigen Zeit aus?
• Spannung und Netzqualität: Liegen Netzspannung und Frequenz im zulässigen Bereich?
• Thermische Kontrolle: Erwärmen sich Klemmen, Automaten oder Leitungen auffällig?
• Wechselrichter-Protokoll: Welche Fehlercodes stehen im Log?

Wer diese Werte dokumentiert, bekommt nicht nur die Anlage ans Netz. Er schafft auch eine belastbare Grundlage für Gewährleistung, Versicherung und spätere Wartung. Regelmäßige Sicht- und Funktionsprüfungen passen gut zur Wartung und Reinigung der Photovoltaikanlage.

Wann ein defekter Wechselrichter wahrscheinlich ist

Ein defekter Wechselrichter ist seltener als ein Planungs- oder Anschlussfehler, aber möglich. Verdächtig wird es, wenn die Sicherung sofort mit hartem Geräusch auslöst, der Fehler reproduzierbar nur mit angeschlossenem Wechselrichter auftritt oder das Gerät bereits beim Einschalten einen internen Fehler meldet.

Der Fachmann kann den AC-Kreis ohne Wechselrichter prüfen. Bleibt die Sicherung dann stabil und fällt erst beim Zuschalten des Geräts, wandert der Verdacht zum Wechselrichter. Dann geht es meist um Garantie oder Herstellerservice. Das Gerät selbst bleibt geschlossen. Aufschrauben ist keine Option.

Bei der Einordnung hilft auch ein Blick auf die Wirkleistung beim Wechselrichter, denn nicht jede Leistungsabweichung ist ein Defekt.

Was Betreiber dem Installateur sagen sollten

Je genauer die Beschreibung, desto schneller die Lösung. Notieren Sie diese Punkte:

• Welcher Schalter löst aus: Sicherung oder FI?
• Was steht auf dem Automaten: B16, C16, B20, C20?
• Wann fliegt die Sicherung: sofort, nach Sekunden, nach Minuten?
• Passiert es nur bei Sonne, nur morgens oder immer?
• Welche Fehlermeldung zeigt der Wechselrichter?
• Gab es Geräusche, Geruch, Wärme oder sichtbare Spuren?
• Wurde Speicher, Wallbox oder Notstrom mit angeschlossen?

Diese Informationen klingen banal. Vor Ort sparen sie oft eine halbe Stunde Suche.

Fazit: Nicht ignorieren, aber sauber eingrenzen

Wenn bei der PV-Inbetriebnahme die Sicherung fliegt, ist das kein Grund zur Panik. Es ist aber ein klares Stoppsignal. In vielen Fällen ist der Einschaltstrom des Wechselrichters zusammen mit einem ungeeigneten Sicherungsautomaten die Ursache. Genauso gut kann ein echter Installationsfehler dahinterstecken.

Der sichere Weg ist einfach: einmal prüfen, einmal erneut einschalten, dann Schluss. Beschriftung notieren, Fehlermeldung sichern und eine Elektrofachkraft messen lassen. Eine fachgerecht geprüfte Anlage läuft nicht nur zuverlässiger. Sie schützt Haus, Technik und Menschen.
